Деаэратор (дегозатор)



Устройство.

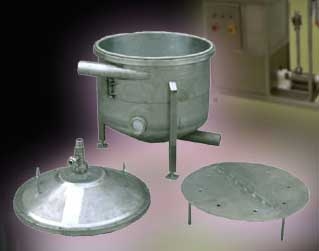

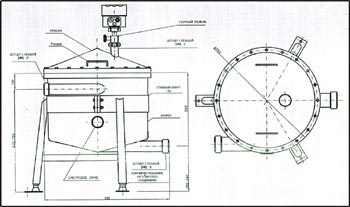

Деаэратор состоит из пяти основных узлов:

1. Корпус с двумя патрубками, герметизирующей прокладкой и смотровым окном.
2. Съемный тройник для присоединения клапана аэрации и уровнемера.
3. Крышка с ручкой и патрубком для присоединения съемного тройника.
4. Стяжный хомут с тремя регулируемыми по высоте опорами.
5. Устройство, предотвращающее образование воздушной воронки в аппарате.

Принцип работы деаэратора. Аппарат предполагается использовать совместно с массовым расходомером, чувствительным к воздушным пузырями. В деаэраторе предусмотрен вакуумный принцип воздухоотделения.

С началом приема исполняющая программа контроллера открывает клапан аэрации и по показаниям встроенного радарного уровнемера проверяет уровень заполнения аппарата.

При достижении верхнего уровня заполнения программа контроллера при помощи частотного привода включает разгрузочный насос в режим повышенной производительности и закрывает клапан аэрации.

При понижении уровня молока в аппарате до среднего уровня программа контроллера переводит разгрузочный насос в режим пониженной производительности и открывает клапан аэрации.

Поступающее из автоцистерны молоко вновь наполняет деаэратор до верхнего уровня, вытесняя через клапан скопившийся воздух.

При достижении верхнего уровня заполнения программа контроллера опять закрывает клапан аэрации и вновь включает разгрузочный насос в режим повышенной производительности.

Данные циклы повторяются до полного опорожнения автоцистерны. При снижении уровня молока в деаэраторе до нижнего уровня насос останавливается, а управляющая программа выводит оператору суммарную массу принятого молока.

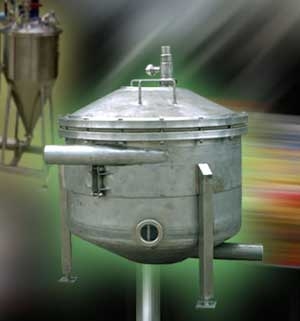

Технические характеристики изображённого деаэратора
